Wacaberita.com – Jawaban IPA Kelas 10 Halaman 10 – 11 Aktivitas 1.3 Mikrometer Sekrup – Hai Sobat Pelajar, materi pembelajaran Kurikulum Merdeka yang akan kita bahas kali ini adalah Aktivitas 1.3 halaman 10 – 11 “Mikrometer Sekrup” IPA SMA/SMK Kelas 10. Jawaban yang akan kami bagikan di bawah ini bukan merupakan jawaban yang mutlak benar, dapat dimungkinkan ada alternatif jawaban lain. Mari kita simak materinya bersama-sama berikut ini.
Jawaban IPA Kelas 10 Halaman 10 – 11 Aktivitas 1.3 Mikrometer Sekrup
Aktivitas 1.3
Carilah informasi mengenai:

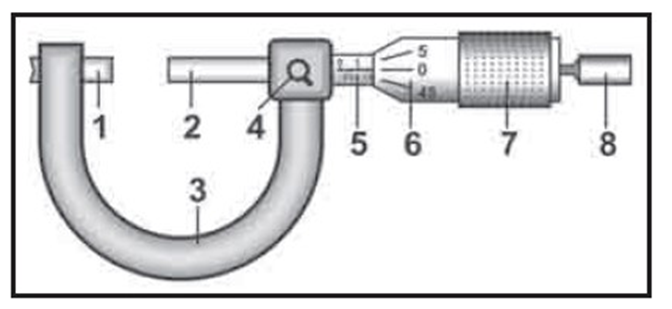

1. Komponen-komponen yang ada pada mikrometer sekrup (lihat Gambar 1.9).
Tuliskanlah nama komponen-komponen mikrometer sekrup beserta fungsinya!
Jawaban:
Komponen-Komponen Mikrometer Sekrup beserta Fungsinya
(1) Landasan (Anvil) berfungsi sebagai penahan benda.
(2) Poros (Spindle) berfungsi menjepit benda yang diukur.
(3) Bingkai (Frame) berfungsi penghubung landasan dengan komponen lainnya.
(4) Kunci (Lock) berfungsi mengunci poros agar tidak bergeser.
(5) Selubung dalam (Sleeve) berfungsi lintasan selubung luar dan tempat skala utama, dan skala utama – mengukur skala utama.
(6) Skala nonius berfungsi mengukur skala nonius.
(7) Selubung luar (Thimble) berfungsi tempat skala nonius yang dapat berputar dan bergeser.
(8) Roda bergerigi (Ratchet) berfungsi membatasi pergeseran poros (spindle) berlebih terhadap benda.
2. Nilai skala terkecil pada alat ukur.
Kalian sudah mengetahui perbedaan skala utama dan skala nonius, amatilah jangka sorong pada Gambar 1.8, kemudian tentukanlah nilai skala terkecil dari skala utama dan skala nonius.
Jawaban:
Nilai skala terkecil dari skala utama dan skala nonius:
NST skala utama 0,5 mm, NST skala nonius 0,01 mm.
3. Nilai ketidakpastian untuk sekali pengukuran.
Tentukanlah nilai ketidakpastian untuk pengukuran tunggal menggunakan mikrometer sekrup.
Jawaban:
Nilai ketidakpastian untuk pengukuran tunggal menggunakan mikrometer sekrup:
0,01 mm.
4. Cara mengukur menggunakan mikrometer sekrup.
Tuliskanlah langkah-langkah untuk mengukur benda dan cara membaca hasil pengukuran mikrometer sekrup.
Jawaban:
Cara menggunakan mikrometer sekrup
(1) Menjepit benda di antara landasan (anvil) dan poros (spindle), serta menguncinya.
(2) Lihat satu ukuran skala utama yang berada tepat di samping selubung luar, hasil pembacaan merupakan nilai skala utama.
(3) skala nonius yang berimpit/segaris dengan skala utama merupakan nilai skala nonius.
5. Membaca pengukuran.
Diameter benda diukur dengan menggunakan mikrometer sekrup.
Jawaban:
SU = 7,00 mm, SN = 25 × 0,01 mm, HP = 7,25 mm.
6. Menuliskan hasil pengukuran.
Tuliskanlah hasil pengukuran mikrometer sekrup sesuai dengan aturan cara penulisan hasil pengukuran di atas.
Jawaban:
Hasil pengukuran = ( 7,25 ± 0,01 ) mm.
Demikian materi Jawaban IPA Kelas 10 Halaman 10 – 11 Aktivitas 1.3 Mikrometer Sekrup yang dapat kami bagikan. Semoga dapat membantu Sobat semua dalam memahami materi yang sedang dipelajari. Tetap semangat belajar dan mengembangkan potensi diri semaksimal mungkin. Terima kasih dan semoga bermanfaat!
